SPD端口

一端口

SPD類型

復合型

接入電路方式

并聯

保護模式（可選）

Q：全模；G：共模；P：配電功能

適用電源形式

一路單相

兩路三相

標稱工作電壓UN

220VAC

L/N-PE：220VAC；L-L：380VAC

最大持續工作電壓 Uc

320VAC

L/N-PE：320VAC；L-L：420VAC

標稱放電電流 In

20 kA ( 8/20μs)

40 kA ( 8/20μs)

最大放電電流 Imax

40 kA ( 8/20μs)

80 kA ( 8/20μs)

電壓保護水平 UIn

≤3300V

L/N-PE：≤3300V；L-L：≤3800V

L/N-PE：≤4000V；L-L：≤4500V

絕緣電阻（DC500V）

≥1000MΩ

連接線徑

4~25mm²多股銅線

告警輸出端子定格

連接線徑：0.5-2.5mm²;負載能力：DC30V/2A

雷擊監測功能

雷擊次數：0-999；計數閾值≥400A

指示功能

電源工作狀態：浪涌保護工作/失效

告警功能及方式

電源缺相、SPD失效、SPD模塊拔出/聲光報警

箱體材質/顏色

2mm熱鍍鋅鋼/428C

工作環境

環境溫度：－20℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa

防護等級

IP20

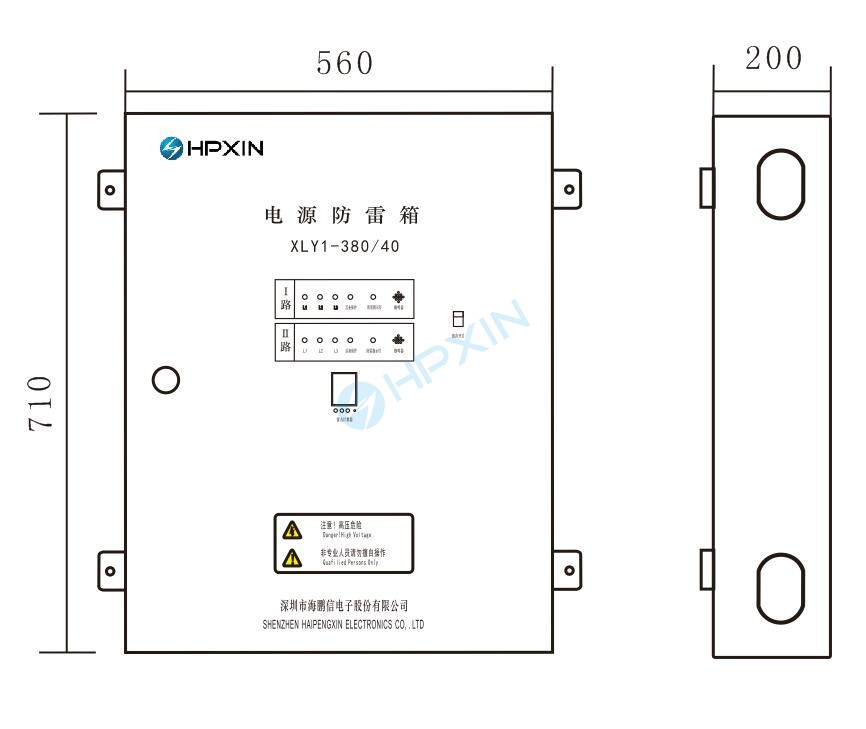

外形尺寸

350*250*160mm

710*560*200mm

710*560*200mm
