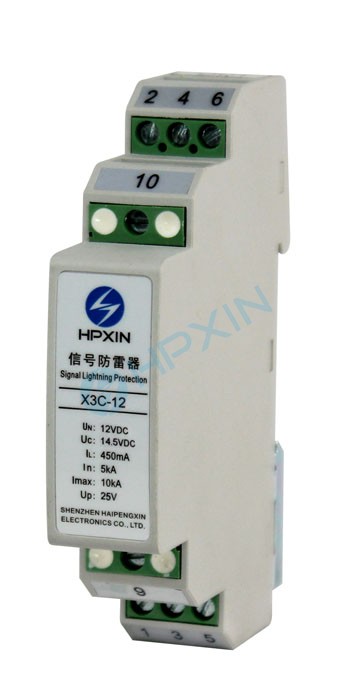

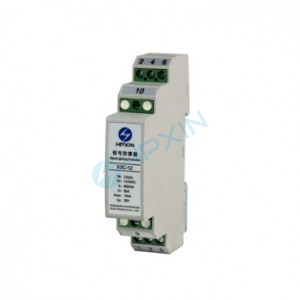

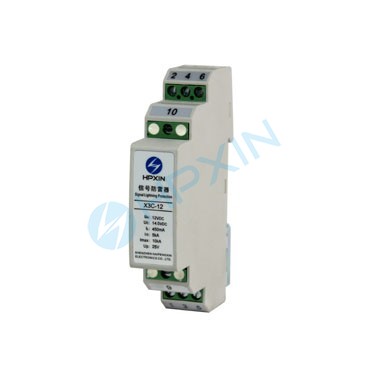

工控信號防雷器 X3C-12
工控信號防雷器
一、產品描述：
該產品主要應用四線共用懸浮地傳輸?shù)臄?shù)據總線及四線共用懸浮地傳輸?shù)墓た匦盘柧€的浪涌電壓防護。采用粗、細兩級防護，殘壓低，防護由信號線引入的感應雷或其它情況出現的瞬時過電壓，保護發、收信號器不會因雷擊或瞬時高壓而損壞。
二、產品特點：
1、懸浮地概念
2、適用電壓齊全
3、粗、細兩級防護
4、插入損耗低
5、殘壓低
6、響應速度快

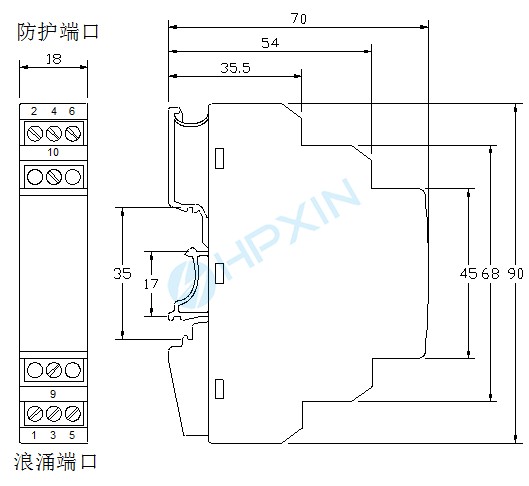

三、結構尺寸
技術參數：
項目 | 技術指標 | |
產品型號 | X3C-12 | |
額定工作電壓 | 12VDC | |
最大運行電壓 | 14.5VDC | |
最大工作電流 | 450mA | |
標稱放電電流 | 5kA （8/20μs） | |
最大放電電流 | 10kA （8/20μs） | |
電壓保護水平 | 差模 | 25V （5kA,8/20μs） |
共模 | 500V （5kA,8/20μs） | |
最大傳輸功率(速率) | 10Mbps | |
插入損耗 | ≤0.5dB | |
串聯電阻 | 2.2Ω | |
端口接線能力(軟線) | 28～12AWG（多股線） | |
外殼防護等級 | IP20 | |
最大重量 | 70g | |
