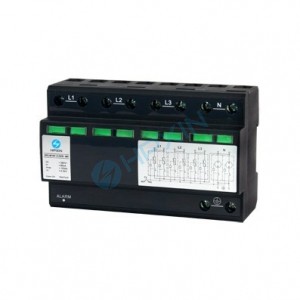

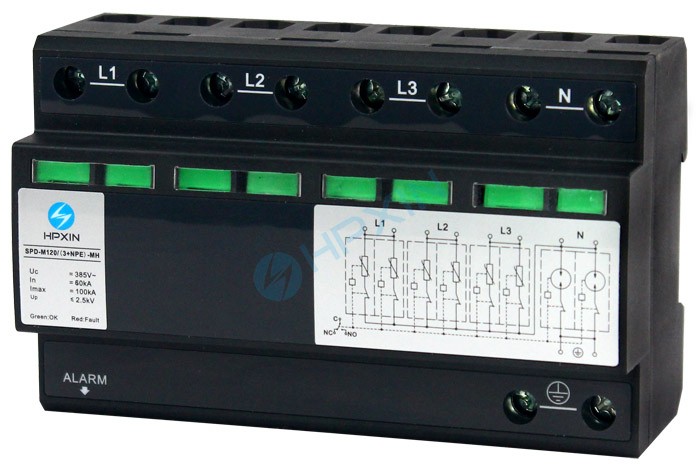

電源防雷器 SPD-M120/(3+NPE)-MH
防雷模塊 （II類-8/20μs）
一、產品描述：
該產品內置過熱過流保護功能，可為低壓供配電系統與用電設備提供B級（Ⅱ級分類試驗）防雷保護。產品采用35毫米DIN導軌安裝方式，便于安裝及維護，帶有遙信告警接口（干接點），便于遠程監控防雷器狀態。
二、產品特點：
1、泄放能力強
2、泄流更均勻
3、內置多路過熱斷路保護
4、內置多路過流斷路保護
5、失效指示
6、抗環境能力強
7、一體化設計
三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | SPD-M120/(3+NPE)-MH |
額定電壓Un | 230VAC,50~60Hz |
最大持續運行電壓Uc | 385VAC(L-N),255VAC(N-PE) |
標稱放電電流In | 60kA(8/20μs) |
最大放電電流Imax | 120kA(8/20μs) |
電壓保護水平Up(In) | ≤2.5kV (L-N),≤1.8kV(N-PE) |
響應時間ta | 25ns(L-N),100ns(N-PE) |
暫態過電壓特性UTOV | 400V/5sec(L-N),1200V/200ms(N-PE) |
端子接線范圍 | 2.5mm2~35mm2(柔性)/50mm2(剛性) |
告警端口最大允許工作電流 | 250V/0.5A(AC)0.1A(DC) |
外殼阻燃等級 | UL94 V-0 |
外殼防護等級 | IP20 |
